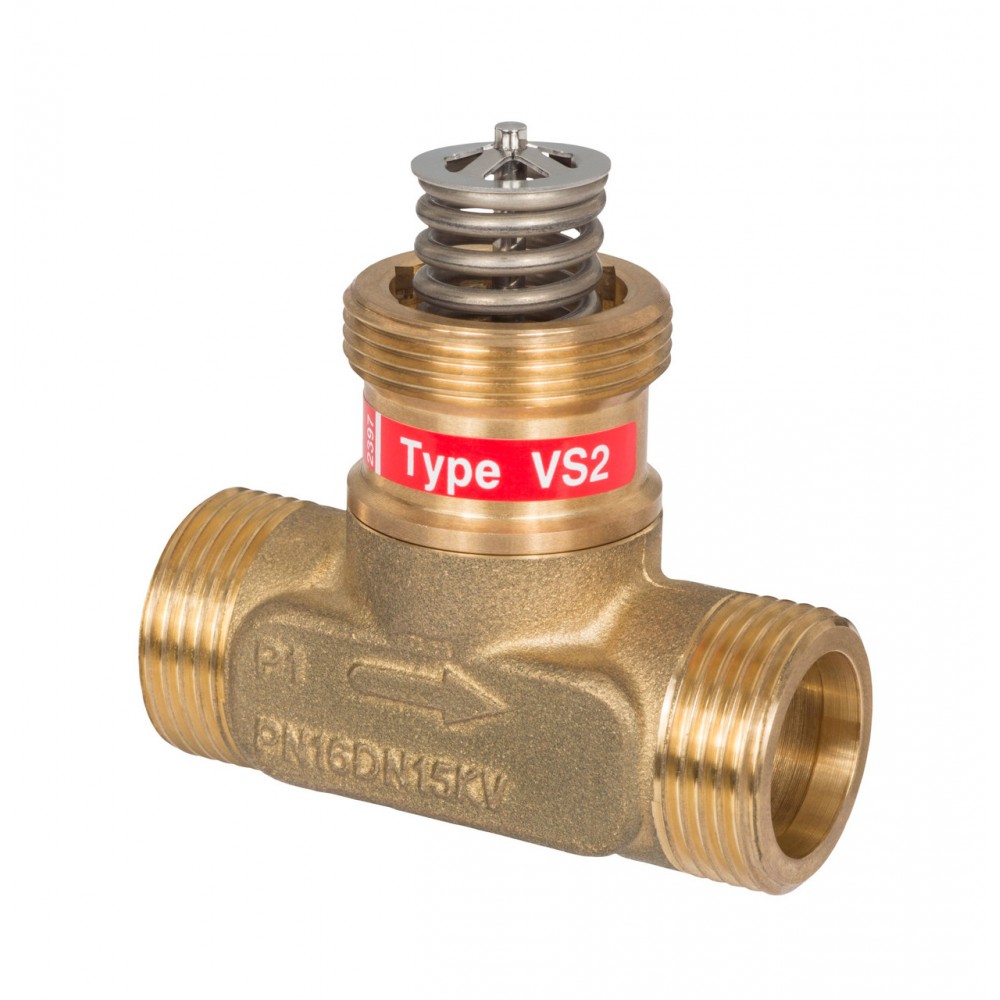

DANFOSS (RIDAN) Клапан регулирующий VS 2 Ду 15/1,0 - 065F2114 (ДАНФОСС)

На складе Артикул: 065F2114

Цена по запросу

Характеристики

H, мм49	H2, мм145	H3, мм155
H4, мм143	H₁, мм142	L2, мм120
L3, мм65	L₁, мм139	PH средыМин. 7 , Макс 10

Все характеристики

Описание DANFOSS (RIDAN) Клапан регулирующий VS 2 Ду 15/1,0 - 065F2114 (ДАНФОСС)

Номинальный диаметр (DN), мм	15
Номинальное давление (PN), бар	16
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
L2, мм	120
Уплотнение	EPDM
Температура рабочей среды, °С	130
PH среды	Мин. 7 , Макс 10
Рабочая среда	Вода, 30% водный раствор гликоля
Тип присоединения к трубопроводу	резьба по ISO 228/1
Характеристика регулирования	Линейная
Размер гайки под ключ SW, мм	32
Седло	Нержавеющая сталь
Динамический диапазон регулирования	50 : 1
Масса, кг, не более	0,25
Макс. перепад давлений на клапане, преодолеваемый приводами, бар	10
Герметичность затвора (объем протечки / класс герметичности)	≤0,05
Коэффициент начала кавитации	≥ 0,5
Шпиндель	Нержавеющая сталь
Золотник	Нержавеющая сталь
Максимально допустимый перепад давлений, бар	6 (при перепаде больше 4 бар возможно шумообразование)
Корпус	Необесцинковывающаяся латунь
Комплектность	В комплект поставки входит:- клапан регулирующий типа VS2;- упаковочная коробка;- инструкция по монтажу и эксплуатации;- паспорт.
Назначение изделия	Клапан регулирующий типа VS2 предназначен для применения с приводами электрическими редукторными типов AMV 150 (Ду = 15 мм), AMV(E) 10, AMV(E) 20, AMV(E) 30, AMV(E) 13, AMV(E) 13SU, AMV(E) 23, AMV(E) 23SU и AMV(E) 33.Пример применения
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапана регулирующего типа VS2 техническим требованиям при соблюдении потребителем условий транспортировки, хранения, монтажа и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана регулирующего типа VS2 при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с начала с даты продажи, указанной в транспортных документах.
L₁, мм	139
H2, мм	145
Размер резьбы а по ISO 228/1, дюймы	G ¾ A
Вид привода или регулирующего блока	AMV 150; AMV10, 13(SU).(имеет линейную характеристику регулирования и не может быть рекомендован для использования с приводами серии AME в системах горячего водоснабжения.)
Ход штока, мм	4
L3, мм	65
H₁, мм	142
H3, мм	155
H4, мм	143
H, мм	49
Пропускная способность Kvs, м³/ч	1

Технические характеристики DANFOSS (RIDAN) Клапан регулирующий VS 2 Ду 15/1,0 - 065F2114 (ДАНФОСС)

Основные характеристики

H, мм	49
H2, мм	145
H3, мм	155
H4, мм	143
H₁, мм	142
L2, мм	120
L3, мм	65
L₁, мм	139
PH среды	Мин. 7 , Макс 10
Вид привода или регулирующего блока	AMV 150; AMV10, 13(SU).(имеет линейную характеристику регулирования и не может быть рекомендован для использования с приводами серии AME в системах горячего водоснабжения.)
Герметичность затвора (объем протечки / класс герметичности)	≤0,05
Динамический диапазон регулирования	50 : 1
Золотник	Нержавеющая сталь
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Корпус	Необесцинковывающаяся латунь
Коэффициент начала кавитации	≥ 0,5
Макс. перепад давлений на клапане, преодолеваемый приводами, бар	10
Максимально допустимый перепад давлений, бар	6 (при перепаде больше 4 бар возможно шумообразование)
Масса, кг, не более	0,25
Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	15
Пропускная способность Kvs, м³/ч	1
Рабочая среда	Вода, 30% водный раствор гликоля
Размер гайки под ключ SW, мм	32
Размер резьбы а по ISO 228/1, дюймы	G ¾ A
Седло	Нержавеющая сталь
Температура рабочей среды, °С	130
Тип присоединения к трубопроводу	резьба по ISO 228/1
Уплотнение	EPDM
Характеристика регулирования	Линейная
Ход штока, мм	4
Шпиндель	Нержавеющая сталь
