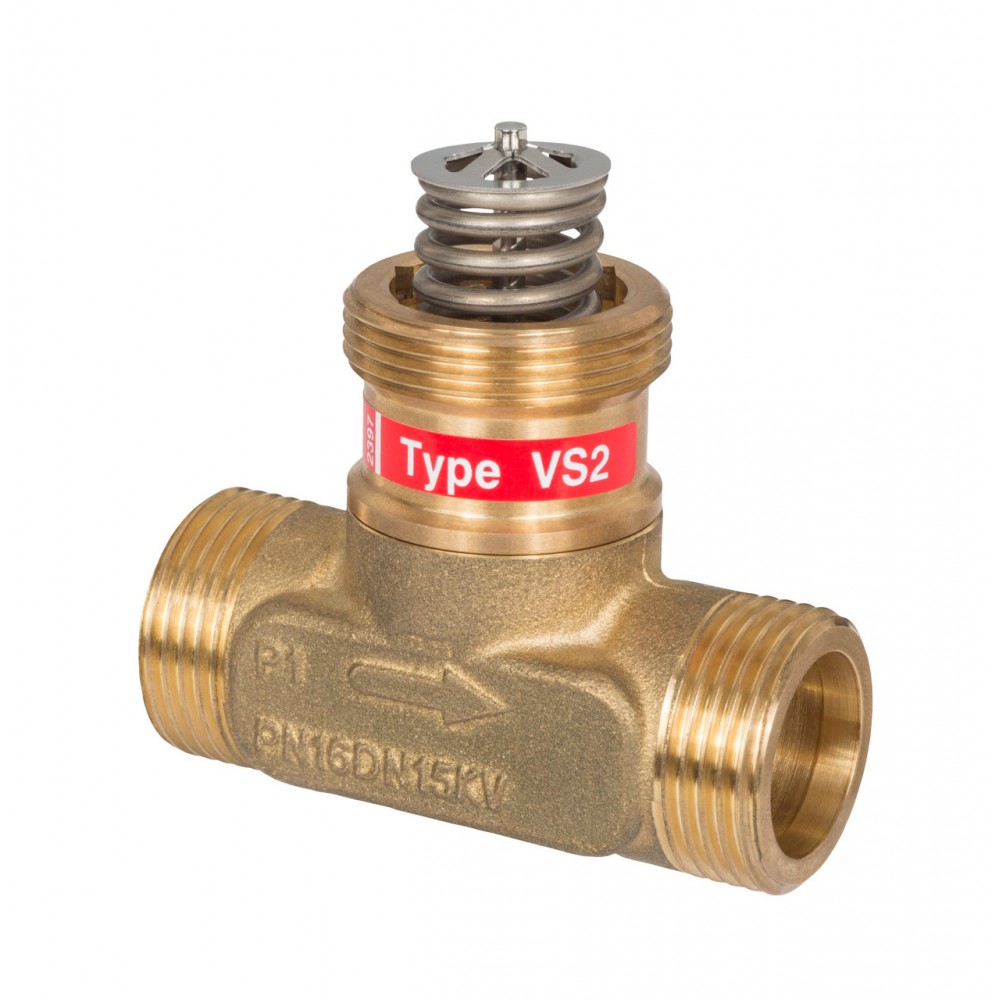

DANFOSS (RIDAN) VS 2 регулирующий клапан - 065F2125 (ДАНФОСС)
Характеристики
| H, мм62 | H2, мм158 | H3, мм168 |
| H4, мм- | H₁, мм155 | L2, мм144 |
| L3, мм75 | L₁, мм159 | PH средыМин. 7 , Макс 10 |
Оптовая цена?
Описание DANFOSS (RIDAN) VS 2 регулирующий клапан - 065F2125 (ДАНФОСС)
| Номинальный диаметр (DN), мм | 25 |
| Номинальное давление (PN), бар | 16 |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| L2, мм | 144 |
| Уплотнение | EPDM |
| Температура рабочей среды, °С | 130 |
| PH среды | Мин. 7 , Макс 10 |
| Рабочая среда | Вода, 30% водный раствор гликоля |
| Тип присоединения к трубопроводу | резьба по ISO 228/1 |
| Характеристика регулирования | Двойная линейная |
| Размер гайки под ключ SW, мм | 46 |
| Седло | Нержавеющая сталь |
| Динамический диапазон регулирования | 50 : 1 |
| Масса, кг, не более | 0,57 |
| Макс. перепад давлений на клапане, преодолеваемый приводами, бар | 10 |
| Герметичность затвора (объем протечки / класс герметичности) | ≤0,05 |
| Коэффициент начала кавитации | ≥ 0,5 |
| Шпиндель | Нержавеющая сталь |
| Золотник | Нержавеющая сталь |
| Максимально допустимый перепад давлений, бар | 6 (при перепаде больше 4 бар возможно шумообразование) |
| Корпус | Необесцинковывающаяся латунь |
| Комплектность | В комплект поставки входит:- клапан регулирующий типа VS2;- упаковочная коробка;- инструкция по монтажу и эксплуатации;- паспорт. |
| Назначение изделия | Клапан регулирующий типа VS2 предназначен для применения с приводами электрическими редукторными типов AMV 150 (Ду = 15 мм), AMV(E) 10, AMV(E) 20, AMV(E) 30, AMV(E) 13, AMV(E) 13SU, AMV(E) 23, AMV(E) 23SU и AMV(E) 33.Пример применения |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапана регулирующего типа VS2 техническим требованиям при соблюдении потребителем условий транспортировки, хранения, монтажа и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана регулирующего типа VS2 при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с начала с даты продажи, указанной в транспортных документах. |
| L₁, мм | 159 |
| H2, мм | 158 |
| Размер резьбы а по ISO 228/1, дюймы | G 1¼ A |
| Вид привода или регулирующего блока | AMV(E) 10, 13(SU); AMV(E)20, 23(SU); AMV(E)30, 33 |
| Ход штока, мм | 5 |
| L3, мм | 75 |
| H₁, мм | 155 |
| H3, мм | 168 |
| H4, мм | - |
| H, мм | 62 |
| Пропускная способность Kvs, м³/ч | 4 |
Технические характеристики DANFOSS (RIDAN) VS 2 регулирующий клапан - 065F2125 (ДАНФОСС)
Основные характеристики
| H, мм | 62 |
|---|---|
| H2, мм | 158 |
| H3, мм | 168 |
| H4, мм | - |
| H₁, мм | 155 |
| L2, мм | 144 |
| L3, мм | 75 |
| L₁, мм | 159 |
| PH среды | Мин. 7 , Макс 10 |
| Вид привода или регулирующего блока | AMV(E) 10, 13(SU); AMV(E)20, 23(SU); AMV(E)30, 33 |
| Герметичность затвора (объем протечки / класс герметичности) | ≤0,05 |
| Динамический диапазон регулирования | 50 : 1 |
| Золотник | Нержавеющая сталь |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| Корпус | Необесцинковывающаяся латунь |
| Коэффициент начала кавитации | ≥ 0,5 |
| Макс. перепад давлений на клапане, преодолеваемый приводами, бар | 10 |
| Максимально допустимый перепад давлений, бар | 6 (при перепаде больше 4 бар возможно шумообразование) |
| Масса, кг, не более | 0,57 |
| Номинальное давление (PN), бар | 16 |
| Номинальный диаметр (DN), мм | 25 |
| Пропускная способность Kvs, м³/ч | 4 |
| Рабочая среда | Вода, 30% водный раствор гликоля |
| Размер гайки под ключ SW, мм | 46 |
| Размер резьбы а по ISO 228/1, дюймы | G 1¼ A |
| Седло | Нержавеющая сталь |
| Температура рабочей среды, °С | 130 |
| Тип присоединения к трубопроводу | резьба по ISO 228/1 |
| Уплотнение | EPDM |
| Характеристика регулирования | Двойная линейная |
| Ход штока, мм | 5 |
| Шпиндель | Нержавеющая сталь |
