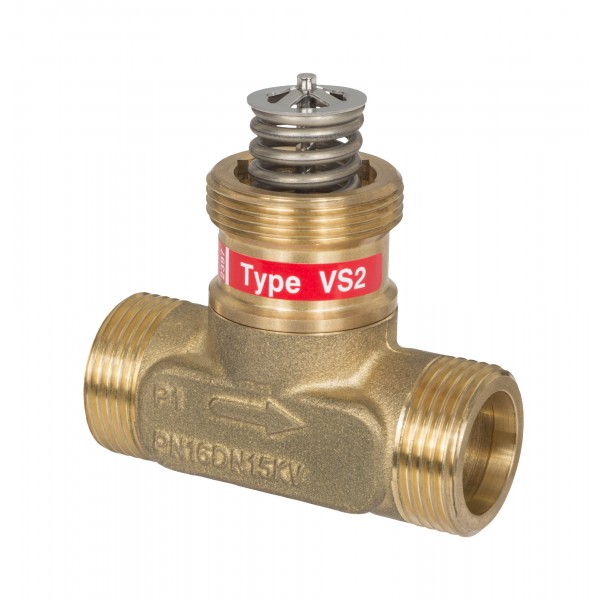

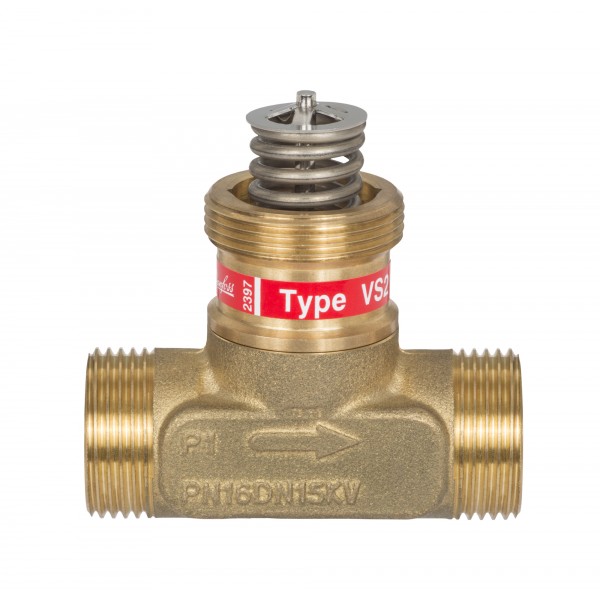

DANFOSS (RIDAN) Клапан регулирующий VS 2 Ду 15/1,6 - 065F2115

Name: DANFOSS (RIDAN) Клапан регулирующий VS 2 Ду 15/1,6 - 065F2115
Brand: DANFOSS
SKU: 065F2115

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Номинальный диаметр (DN), мм	15
Номинальное давление (PN), бар	16
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
L2, мм	120
Уплотнение	EPDM
Температура рабочей среды, °С	130
PH среды	Мин. 7 , Макс 10
Рабочая среда	Вода, 30% водный раствор гликоля
Тип присоединения к трубопроводу	резьба по ISO 228/1
Характеристика регулирования	Линейная
Размер гайки под ключ SW, мм	32
Седло	Нержавеющая сталь
Динамический диапазон регулирования	50 : 1
Масса, кг, не более	0,25
Макс. перепад давлений на клапане, преодолеваемый приводами, бар	10
Герметичность затвора (объем протечки / класс герметичности)	≤0,05
Коэффициент начала кавитации	≥ 0,5
Шпиндель	Нержавеющая сталь
Золотник	Нержавеющая сталь
Максимально допустимый перепад давлений, бар	6 (при перепаде больше 4 бар возможно шумообразование)
Корпус	Необесцинковывающаяся латунь
Комплектность	В комплект поставки входит:- клапан регулирующий типа VS2;- упаковочная коробка;- инструкция по монтажу и эксплуатации;- паспорт.
Назначение изделия	Клапан регулирующий типа VS2 предназначен для применения с приводами электрическими редукторными типов AMV 150 (Ду = 15 мм), AMV(E) 10, AMV(E) 20, AMV(E) 30, AMV(E) 13, AMV(E) 13SU, AMV(E) 23, AMV(E) 23SU и AMV(E) 33.Пример применения
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапана регулирующего типа VS2 техническим требованиям при соблюдении потребителем условий транспортировки, хранения, монтажа и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана регулирующего типа VS2 при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с начала с даты продажи, указанной в транспортных документах.
L₁, мм	139
H2, мм	145
Размер резьбы а по ISO 228/1, дюймы	G ¾ A
Вид привода или регулирующего блока	AMV 150; AMV10, 13(SU).(имеет линейную характеристику регулирования и не может быть рекомендован для использования с приводами серии AME в системах горячего водоснабжения.)
Ход штока, мм	4
L3, мм	65
H₁, мм	142
H3, мм	155
H4, мм	143
H, мм	49
Пропускная способность Kvs, м³/ч	1,6

Технические характеристики 065F2115

Основные характеристики

H, мм: 49
H2, мм: 145
H3, мм: 155
H4, мм: 143
H₁, мм: 142
L2, мм: 120
L3, мм: 65
L₁, мм: 139
PH среды: Мин. 7 , Макс 10
Вид привода или регулирующего блока: AMV 150; AMV10, 13(SU).(имеет линейную характеристику регулирования и не может быть рекомендован для использования с приводами серии AME в системах горячего водоснабжения.)
Герметичность затвора (объем протечки / класс герметичности): ≤0,05
Динамический диапазон регулирования: 50 : 1
Золотник: Нержавеющая сталь
Климатическое исполнение: Категория 3 по ГОСТ 15150-69
Корпус: Необесцинковывающаяся латунь
Коэффициент начала кавитации: ≥ 0,5

Макс. перепад давлений на клапане, преодолеваемый приводами, бар: 10
Максимально допустимый перепад давлений, бар: 6 (при перепаде больше 4 бар возможно шумообразование)
Масса, кг, не более: 0,25
Номинальное давление (PN), бар: 16
Номинальный диаметр (DN), мм: 15
Пропускная способность Kvs, м³/ч: 1,6
Рабочая среда: Вода, 30% водный раствор гликоля
Размер гайки под ключ SW, мм: 32
Размер резьбы а по ISO 228/1, дюймы: G ¾ A
Седло: Нержавеющая сталь
Температура рабочей среды, °С: 130
Тип присоединения к трубопроводу: резьба по ISO 228/1
Уплотнение: EPDM
Характеристика регулирования: Линейная
Ход штока, мм: 4
Шпиндель: Нержавеющая сталь
