Артикул: 082G7401
В наличии

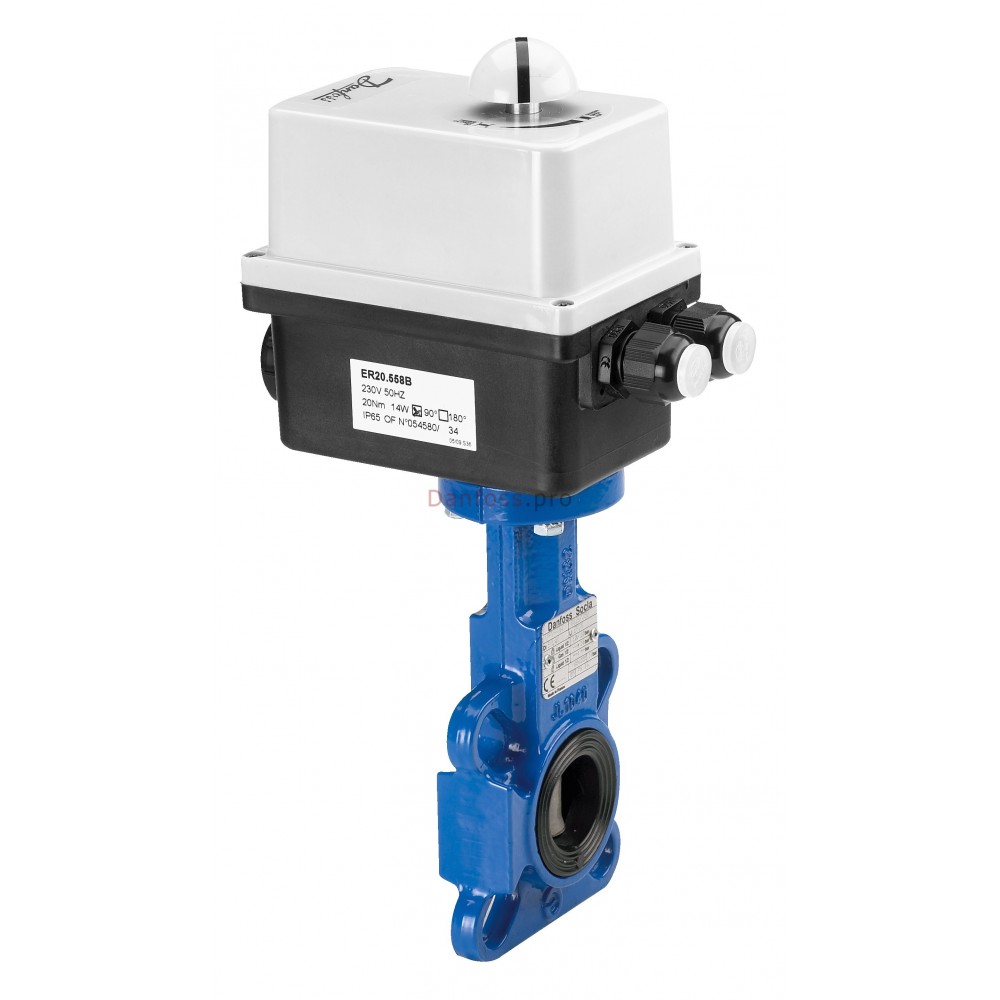

DANFOSS (RIDAN) VFY-WA затвор дисковый DN65 PN16 корп. GG25 с центр. проуш.; Диск- AISI 316; упл. EPDM; с приводом 230В перем. ток, 15 Вт, 12 сек Использовать ответные фла
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
| Номинальное давление (PN), бар | 16 |
| Номинальный диаметр (DN), мм | 65 |
| D1, мм | 55 |
| Масса, кг, не более | 4,5 |
| Рабочая среда | Холодная вода, 50% гликоль, горячая вода, питьевая вода |
| Температура окружающей среды, °С | от -10 до +40 |
| Температура рабочей среды, °С | от -10 до +130 |
| Тип присоединения к трубопроводу | Центрирующие проушины |
| Корпус | Серый чугун GG25 |
| Шильдик | Алюминий или металлизированная пленка |
| Кольцевое уплотнение | Нитрил |
| Стопорное кольцо | Нержавеющая сталь ASTM 420/ Ствль XC75 |
| Седловое уплотнение | EPDM |
| Шток | Сталь ASTM 420 |
| Защитная втулка | IXEF 50 FV/ нерж. сталь SS304 |
| Втулка | IXEF |
| A, мм | 70 |
| D, мм | 46 |
| E, мм | 45 |
| D2, мм | 13 |
| Максимальное рабочее давление среды при температуре +20С (Рр), бар | 16 |
| Верхний антифрикционный подшипник | Оцинкованная сталь + тефлон |
| Нижний антифрикционный подшипник | Оцинкованная сталь + тефлон |
| Дополнительные требования | Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением. |
| Герметичность затвора (объем протечки / класс герметичности) | ГОСТ9544-2015 Класс А |
| Исполнение | с электроприводом AMB-Y |
| B, мм | 297 |
| C, мм | 92 |
| F, мм | 136 |
| Запорный элемент (шар, диск, золотник) | Сталь AISI 316 |
| Температура транспортировки и хранения, С | От -40 до +50 |
| Пробное (испытательное) давление согласно ГОСТ 356, бар | 24 |
| Напряжение питания, В | 230 перем/пост |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие дисковых затворов дисковых типа VFY техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы затворов дисковых типа VFY при соблюдении условий эксплуатации и совместимости рабочих сред согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | В комплект поставки входит:- затвор дисковый в комплекте с электроприводом AMB-Y;- упаковка;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме). |
| Назначение изделия | Затворы дисковые типа VFY модификации VFY-WA (далее - затворы VFY или затворы) предназначены для использования в качестве запорной и регулирующей арматуры в различных энергетических и технологических установках.Затворы VFY предназначены для использования в системах водоснабжения, теплоснабжения, холодоснабжения, вентиляции и кондиционирования. Затвор VFY не предназначен для использования в составе узлов управления установок пожаротушения как пожарное запорное устройство. |
| IP класс защиты | 66 |
| Применяемые ответные фланцы (поставляется силами заказчика) | по ГОСТ 33259-2015 исполнение В тип 11 |
| Крепеж для присоединения к трубопроводу (поставляется силами заказчика) | Шпилька A M16x130.45 Ст.35 - 4 шт, Гайка М16 - 8 шт, Шайба 16 - 8 шт. |
Технические характеристики 082G7401
Основные характеристики
- A, мм
- 70
- B, мм
- 297
- C, мм
- 92
- D, мм
- 46
- D1, мм
- 55
- D2, мм
- 13
- E, мм
- 45
- F, мм
- 136
- IP класс защиты
- 66
- Верхний антифрикционный подшипник
- Оцинкованная сталь + тефлон
- Втулка
- IXEF
- Герметичность затвора (объем протечки / класс герметичности)
- ГОСТ9544-2015 Класс А
- Дополнительные требования
- Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением.
- Запорный элемент (шар, диск, золотник)
- Сталь AISI 316
- Защитная втулка
- IXEF 50 FV/ нерж. сталь SS304
- Исполнение
- с электроприводом AMB-Y
- Кольцевое уплотнение
- Нитрил
- Корпус
- Серый чугун GG25
- Крепеж для присоединения к трубопроводу (поставляется силами зака
- Шпилька A M16x130.45 Ст.35 - 4 шт, Гайка М16 - 8 шт, Шайба 16 - 8 шт.
- Максимальное рабочее давление среды при температуре +20С (Рр), ба
- 16
- Масса, кг, не более
- 4,5
- Напряжение питания, В
- 230 перем/пост
- Нижний антифрикционный подшипник
- Оцинкованная сталь + тефлон
- Номинальное давление (PN), бар
- 16
- Номинальный диаметр (DN), мм
- 65
- Применяемые ответные фланцы (поставляется силами заказчика)
- по ГОСТ 33259-2015 исполнение В тип 11
- Пробное (испытательное) давление согласно ГОСТ 356, бар
- 24
- Рабочая среда
- Холодная вода, 50% гликоль, горячая вода, питьевая вода
- Седловое уплотнение
- EPDM
- Стопорное кольцо
- Нержавеющая сталь ASTM 420/ Ствль XC75
- Температура окружающей среды, °С
- от -10 до +40
- Температура рабочей среды, °С
- от -10 до +130
- Температура транспортировки и хранения, С
- От -40 до +50
- Тип присоединения к трубопроводу
- Центрирующие проушины
- Шильдик
- Алюминий или металлизированная пленка
- Шток
- Сталь ASTM 420
