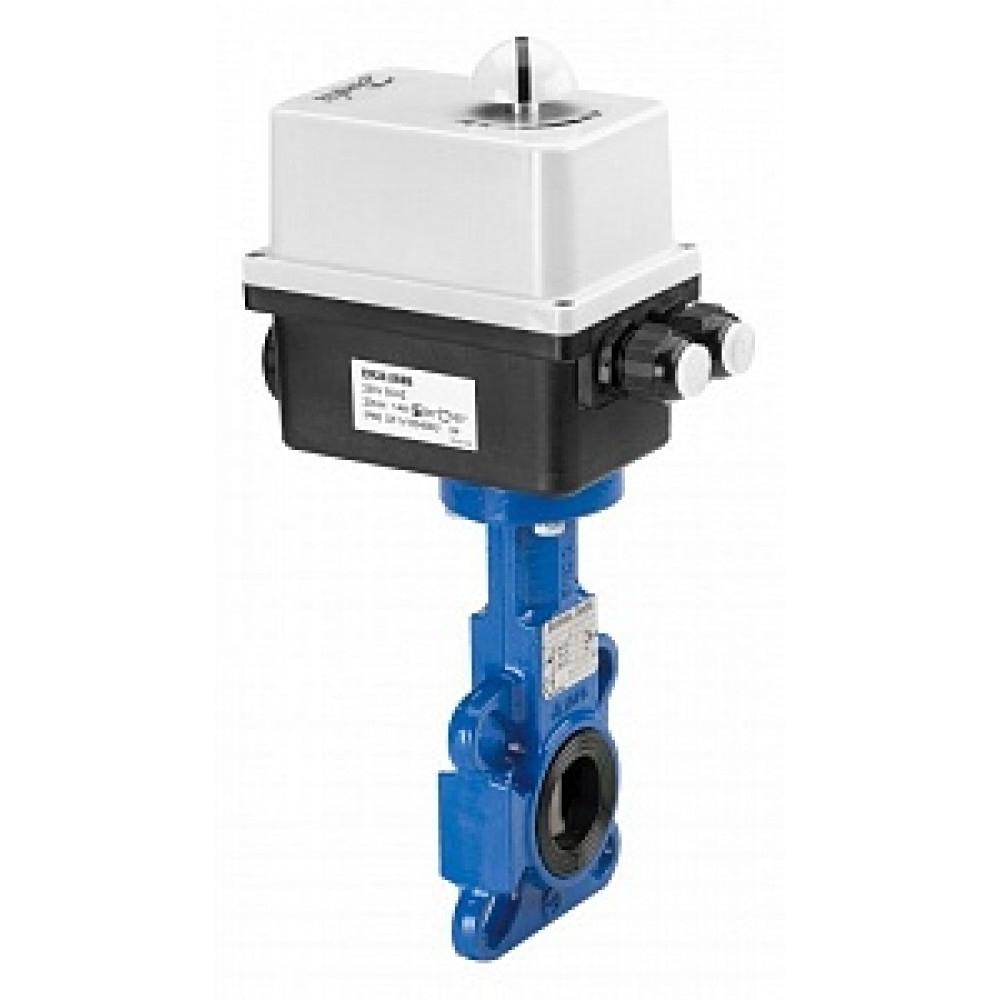

DANFOSS (RIDAN) VFY-WA затвор дисковый PN16 DN600 DI/SS/EPDM 230V - 082X3093

Name: DANFOSS (RIDAN) VFY-WA затвор дисковый PN16 DN600 DI/SS/EPDM 230V - 082X3093
Brand: DANFOSS
SKU: 082X3093

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	600
D1, мм	575
Масса, кг, не более	572
Рабочая среда	Холодная вода, 50% гликоль, горячая вода, питьевая вода
Температура окружающей среды, °С	от -15 до +40
Температура рабочей среды, °С	от -15 до +130
Тип присоединения к трубопроводу	Центрирующие проушины
Корпус	Высокопрочный чугун GGG40
Шильдик	Алюминий или металлизированная пленка
Кольцевое уплотнение	NBR
Стопорное кольцо	Оцинкованная сталь
Седловое уплотнение	EPDM
A, мм	415
D, мм	154
E, мм	260
D2, мм	221
Максимальное рабочее давление среды при температуре +20С (Рр), бар	16
Дополнительные требования	Запрещена эксплуатация затвора без редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением.
Герметичность затвора (объем протечки / класс герметичности)	ГОСТ 9544-2015 Класс А
Исполнение	с электроприводом AMB-Y VT2400
B, мм	962
C, мм	389
F, мм	572
Температура транспортировки и хранения, С	От -40 до +50
Пробное (испытательное) давление согласно ГОСТ 356, бар	24
Напряжение питания, В	230 В перем. ток
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие затворов дисковых типа VFY техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы затворов дисковых типа VFY при соблюдении условий эксплуатации и совместимости рабочих сред согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	В комплект поставки входит:- затвор дисковый типа VFY в комплекте с приводом;- упаковка;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме).
Назначение изделия	Затворы типа VFY модификации VFY-WA (далее- затворы VFY или затворы) – используется с электрическим приводом и предназначены для использования в качестве запорной и регулирующей арматуры в различных энергетических и технологических установках.Затворы VFY предназначены для использования в системах водоснабжения, теплоснабжения, холодоснабжения, вентиляции и кондиционирования. Затворы не предназначены для использования в составе узлов управления установок пожаротушения как пожарное запорное устройство.
Применяемые ответные фланцы (поставляется силами заказчика)	по ГОСТ 33259-2015 исполнение В тип 11
Крепеж для присоединения к трубопроводу (поставляется силами заказчика)	Шпилька А М33х330.95 Ст.35 - 16 шт, Гайка М33 - 32 шт, Шайба 33 - 32 шт, Болт М33-110 Ст35 - 8 шт, Шайба 33 - 8 шт
Верхний вал	Сталь X5CrNiCuNb16-4
Нижний вал	Сталь X5CrNiCuNb16-4
Антифрикционный подшипник	Оцинкованная сталь
Винт	Корр.ст.сталь
Прижимная пластина	Корр.ст.сталь X5CrNi18-10
Верхняя втулка	Корр. ст. сталь X5CrNi18-10
Диск	Сталь AISI 316
Уплотнение	FKM
Шайба	Сталь С235JR
Опорный шарик	Корр. ст. сталь
Опорная шайба	Сталь X5CrNiCuNb16-4
Мощность, Вт	250
Номинальный ток, А	1,24
Время поворота 90°, с	113
Момент, Н*м	2400
Пылевлагозащита корпуса электропривода	IP68

Технические характеристики 082X3093

Основные характеристики

A, мм: 415
B, мм: 962
C, мм: 389
D, мм: 154
D1, мм: 575
D2, мм: 221
E, мм: 260
F, мм: 572
Антифрикционный подшипник: Оцинкованная сталь
Верхний вал: Сталь X5CrNiCuNb16-4
Верхняя втулка: Корр. ст. сталь X5CrNi18-10
Винт: Корр.ст.сталь
Время поворота 90°, с: 113
Герметичность затвора (объем протечки / класс герметичности): ГОСТ 9544-2015 Класс А
Диск: Сталь AISI 316
Дополнительные требования: Запрещена эксплуатация затвора без редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением.
Исполнение: с электроприводом AMB-Y VT2400
Кольцевое уплотнение: NBR
Корпус: Высокопрочный чугун GGG40
Крепеж для присоединения к трубопроводу (поставляется силами зака: Шпилька А М33х330.95 Ст.35 - 16 шт, Гайка М33 - 32 шт, Шайба 33 - 32 шт, Болт М33-110 Ст35 - 8 шт, Шайба 33 - 8 шт
Максимальное рабочее давление среды при температуре +20С (Рр), ба: 16
Масса, кг, не более: 572
Момент, Н*м: 2400

Мощность, Вт: 250
Напряжение питания, В: 230 В перем. ток
Нижний вал: Сталь X5CrNiCuNb16-4
Номинальное давление (PN), бар: 16
Номинальный диаметр (DN), мм: 600
Номинальный ток, А: 1,24
Опорная шайба: Сталь X5CrNiCuNb16-4
Опорный шарик: Корр. ст. сталь
Прижимная пластина: Корр.ст.сталь X5CrNi18-10
Применяемые ответные фланцы (поставляется силами заказчика): по ГОСТ 33259-2015 исполнение В тип 11
Пробное (испытательное) давление согласно ГОСТ 356, бар: 24
Пылевлагозащита корпуса электропривода: IP68
Рабочая среда: Холодная вода, 50% гликоль, горячая вода, питьевая вода
Седловое уплотнение: EPDM
Стопорное кольцо: Оцинкованная сталь
Температура окружающей среды, °С: от -15 до +40
Температура рабочей среды, °С: от -15 до +130
Температура транспортировки и хранения, С: От -40 до +50
Тип присоединения к трубопроводу: Центрирующие проушины
Уплотнение: FKM
Шайба: Сталь С235JR
Шильдик: Алюминий или металлизированная пленка
