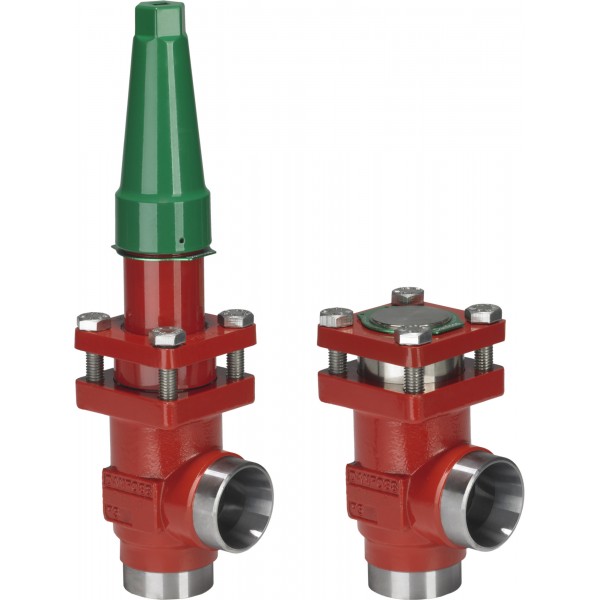

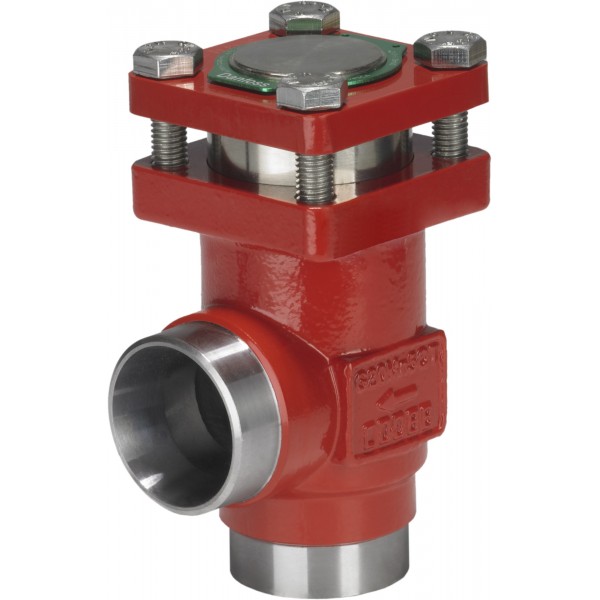

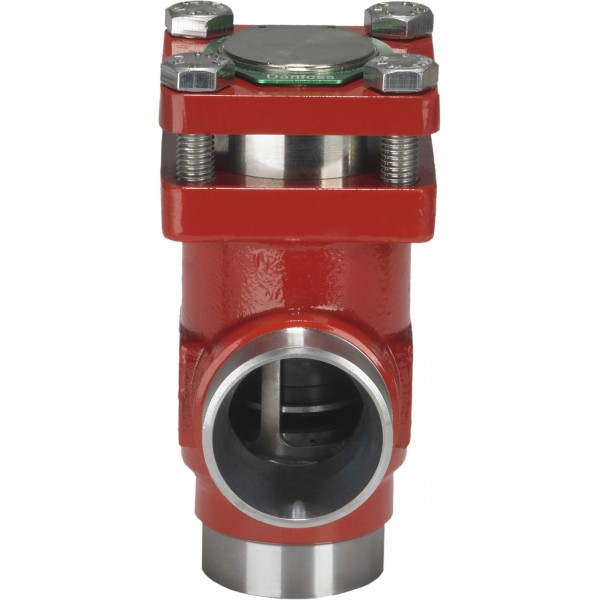

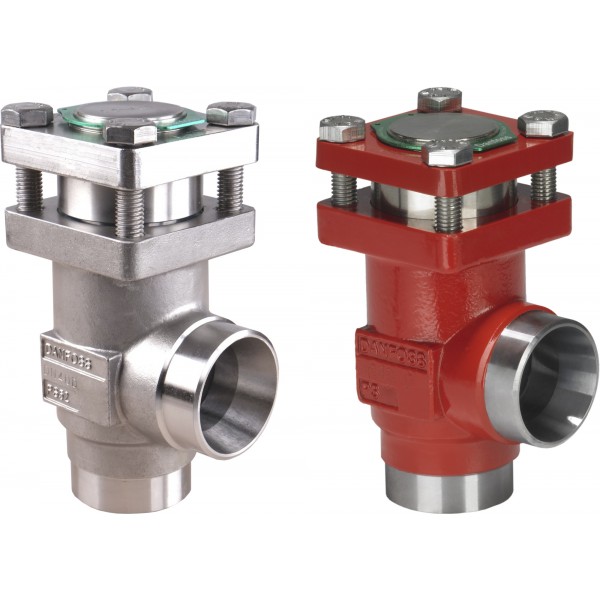

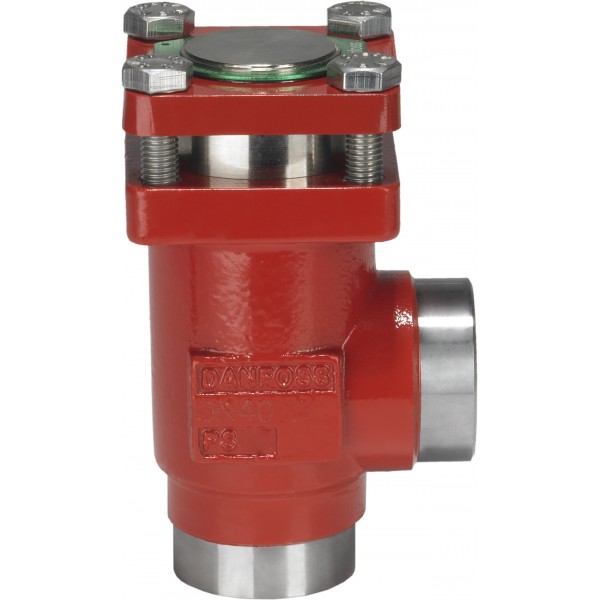

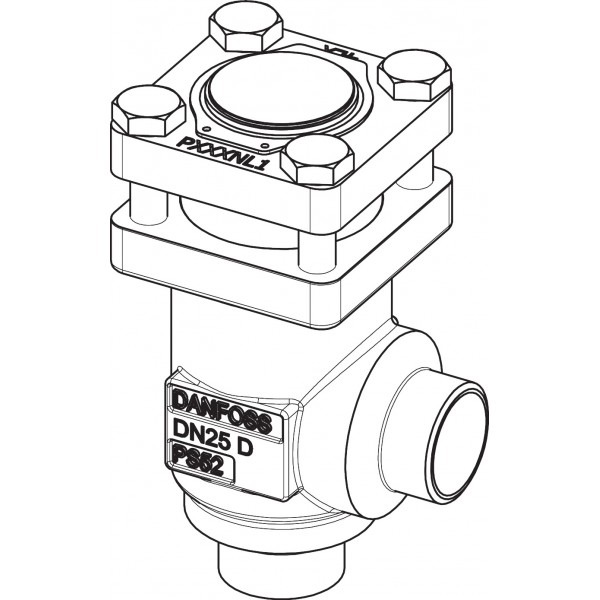

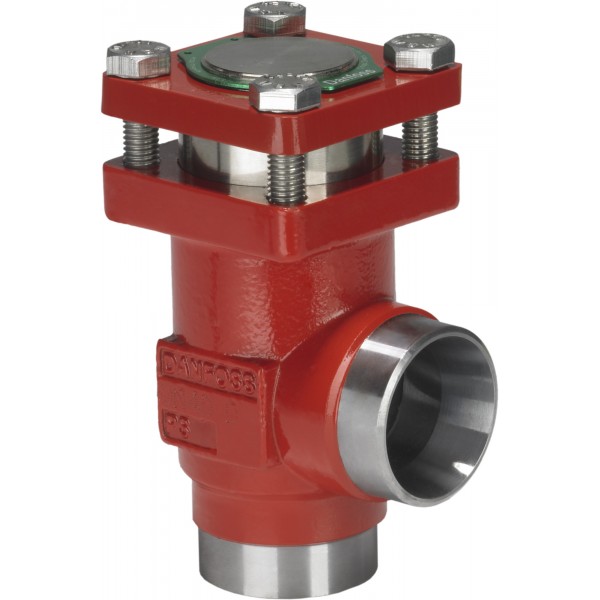

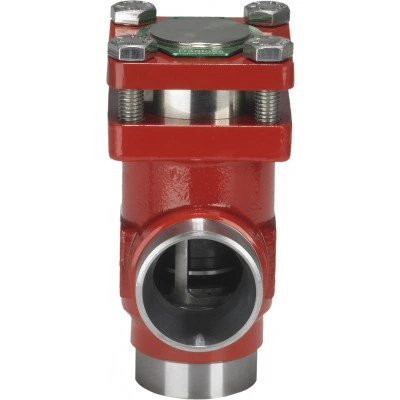

DANFOSS (RIDAN) CHV-X 50 SOC Клапан обратный - 148B5740 (ДАНФОСС)
Характеристики
| C, мм132 | Fmin, мм92 | G, мм60 |
| ΔH, мм77 | ИсполнениеУгловой | Максимальное рабочее давление (PN), бар изб.52 |
| Масса не более, кг3,2 | Номинальный диаметр DN, мм50 | Пропускная способность Kvs, м³/ч45 |
Оптовая цена?
Описание DANFOSS (RIDAN) CHV-X 50 SOC Клапан обратный - 148B5740 (ДАНФОСС)
| Исполнение | Угловой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| G, мм | 60 |
| ΔH, мм | 77 |
| Масса не более, кг | 3,2 |
| C, мм | 132 |
| Fmin, мм | 92 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Тип присоединения | 50 SOC (2") - под сварку cо втулкой, ANSI (B 16.11) |
| Номинальный диаметр DN, мм | 50 |
| Пропускная способность Kvs, м³/ч | 45 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана CHV-X техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана CHV-X при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |

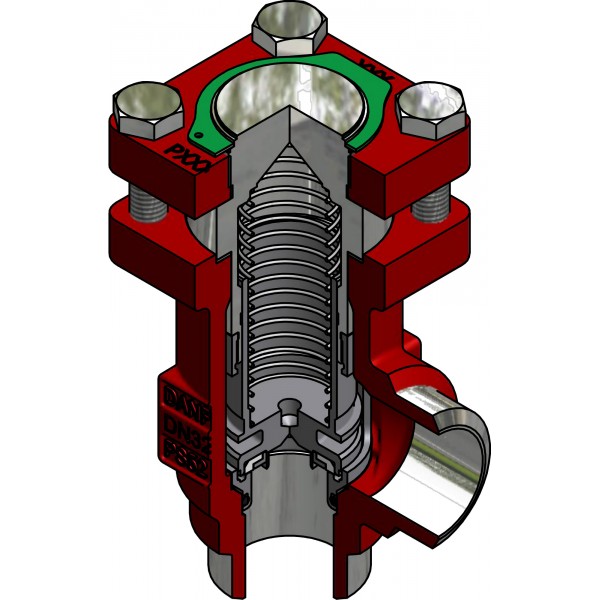

| Назначение изделия | Назначение изделия2.1 НазначениеКлапаны обратные типа CHV-X, {{field:Модификация}} (далее- клапан CHV-X) пропускают рабочую среду в одном направлении и предотвращают её движения в обратном.Клапаны CHV-X удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальP285QHEN10222-4Нержавеющая сталь (CHV-X SS)GX5CrNi19-10EN10213-42Крышка клапана, фланецСтальP275NL1EN10028-3Нержавеющая сталь (CHV-X SS)X5CrNi18-10EN100883Крышка, внутренняя вставкаСтальНержавеющая сталь (CHV-X SS)X8CrNiS18-9DIN 174404БолтыНержавеющая стальA2-705ВтулкаСталь6Клапанное седлоСталь7Пластина клапанаСталь8Направляющая втулкаСталь9Пружинное кольцоСталь10ПружинаСталь11Кольцевое уплотнениеХлоропрен (неопрен)12Уплотнение седлаТефлон (PTFE)A2-7013Седло обратной посадкиТефлон (PTFE)17Маркировочное кольцоНержавеющая сталь18Болт с ушкомСталь |
Технические характеристики DANFOSS (RIDAN) CHV-X 50 SOC Клапан обратный - 148B5740 (ДАНФОСС)
Основные характеристики
| C, мм | 132 |
|---|---|
| Fmin, мм | 92 |
| G, мм | 60 |
| ΔH, мм | 77 |
| Исполнение | Угловой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Масса не более, кг | 3,2 |
| Номинальный диаметр DN, мм | 50 |
| Пропускная способность Kvs, м³/ч | 45 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Температура рабочей среды, °С | -60 … +150 |
| Тип присоединения | 50 SOC (2) - под сварку cо втулкой, ANSI (B 16.11) |
