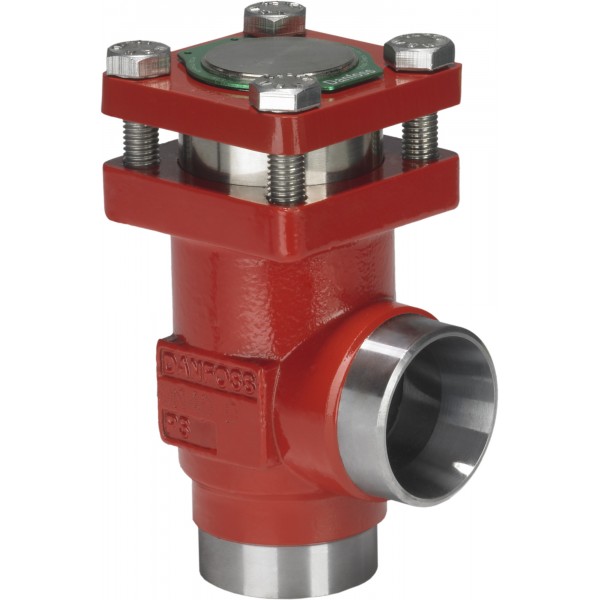

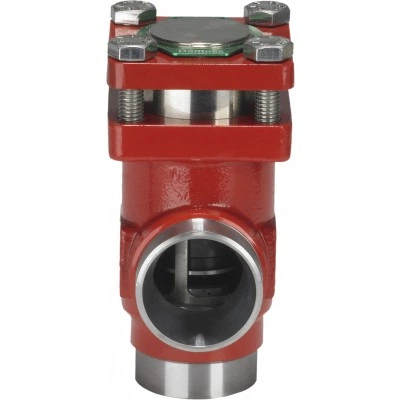

DANFOSS (RIDAN) CHV-X 65 A Клапан обратный - 148B5837 (ДАНФОСС)
Характеристики
| C, мм152 | Fmin, мм107 | G, мм70 |
| ΔH, мм90 | ИсполнениеУгловой | Максимальное рабочее давление (PN), бар изб.52 |
| Масса не более, кг4,5 | Номинальный диаметр DN, мм65 | Пропускная способность Kvs, м³/ч72 |
Оптовая цена?
Описание DANFOSS (RIDAN) CHV-X 65 A Клапан обратный - 148B5837 (ДАНФОСС)
| Исполнение | Угловой |
| G, мм | 70 |
| C, мм | 152 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Комплектность | В комплект поставки входят:·клапан {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Температура рабочей среды, °С | -60 … +150 |
| ΔH, мм | 90 |
| Fmin, мм | 107 |
| Масса не более, кг | 4,5 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапана CHV-X техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана CHV-X при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |

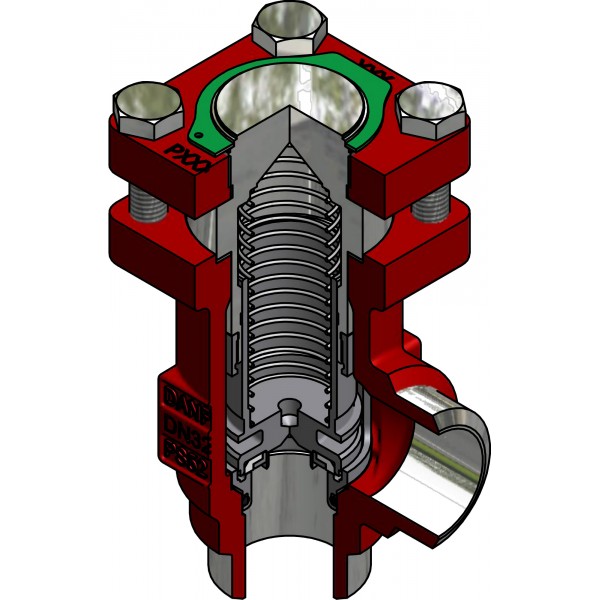

| Назначение изделия | 2.1 НазначениеКлапаны обратные типа CHV-X, {{field:Модификация}} (далее- клапан CHV-X) пропускают рабочую среду в одном направлении и предотвращают её движения в обратном.Клапаны CHV-X удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов |
| Номинальный диаметр DN, мм | 65 |
| Тип присоединения | 65 A (2 1/2") - под сварку встык, GOST (8734-75 / 8732-78) |
| Пропускная способность Kvs, м³/ч | 72 |
Технические характеристики DANFOSS (RIDAN) CHV-X 65 A Клапан обратный - 148B5837 (ДАНФОСС)
Основные характеристики
| C, мм | 152 |
|---|---|
| Fmin, мм | 107 |
| G, мм | 70 |
| ΔH, мм | 90 |
| Исполнение | Угловой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Масса не более, кг | 4,5 |
| Номинальный диаметр DN, мм | 65 |
| Пропускная способность Kvs, м³/ч | 72 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Температура рабочей среды, °С | -60 … +150 |
| Тип присоединения | 65 A (2 1/2) - под сварку встык, GOST (8734-75 / 8732-78) |
