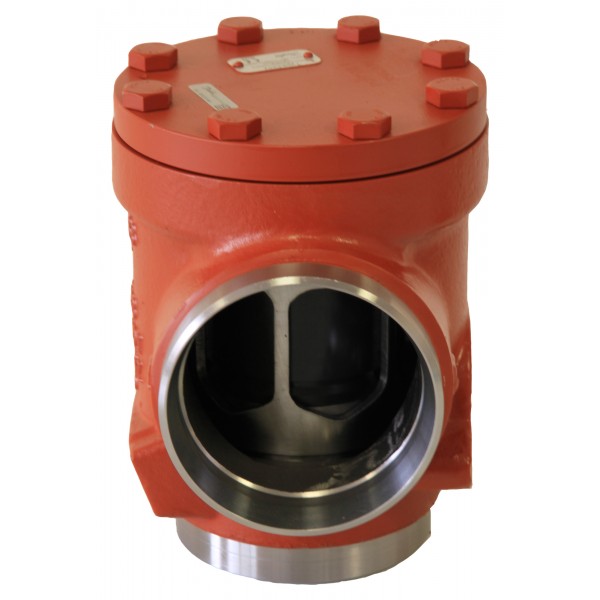

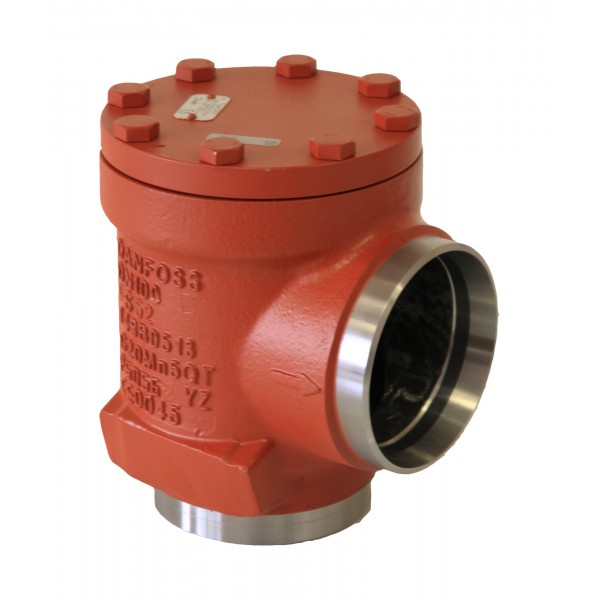

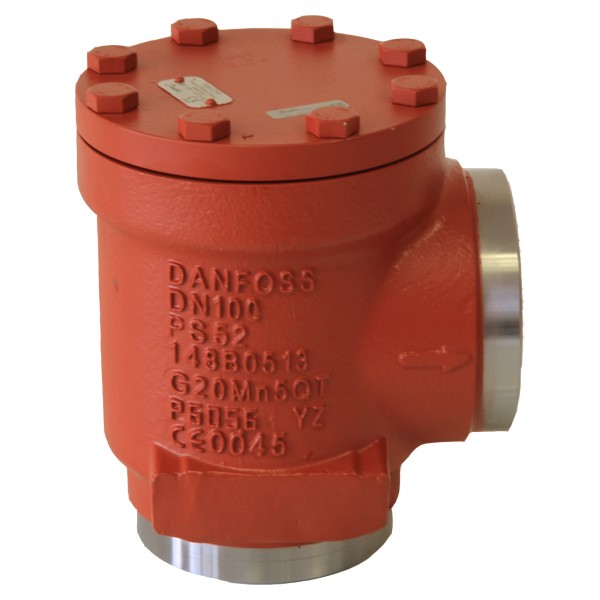

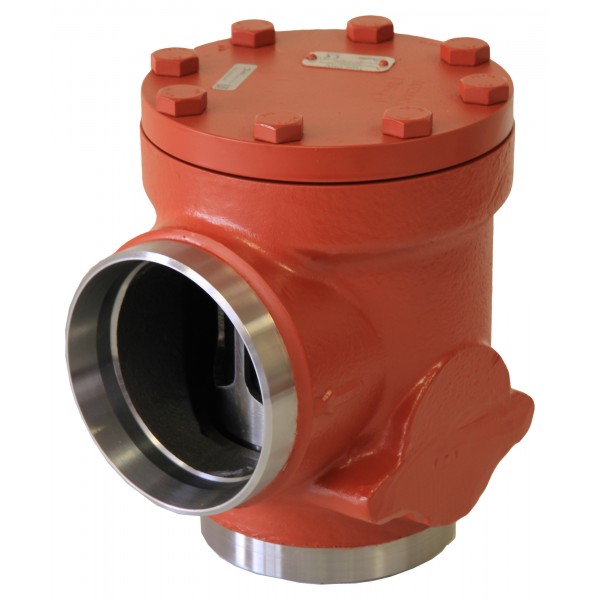

DANFOSS (RIDAN) CHV-X 80 D Клапан обратный - 148B5936 (ДАНФОСС)

Нет в наличии Артикул: 148B5936

Все товары DANFOSS

40 031 ₽

Характеристики

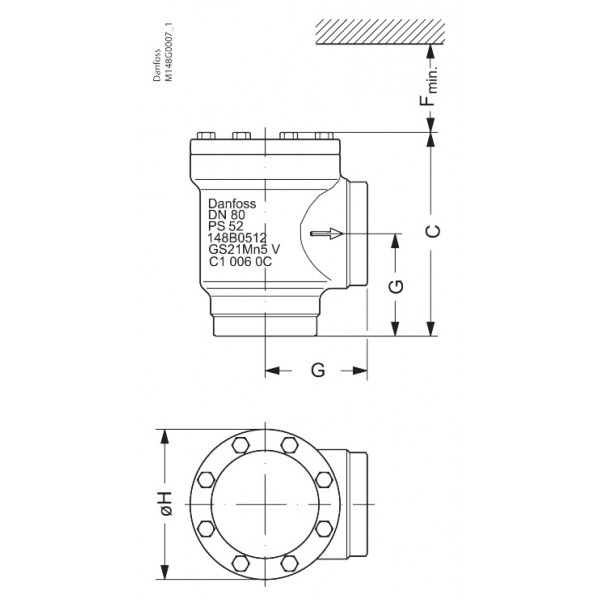

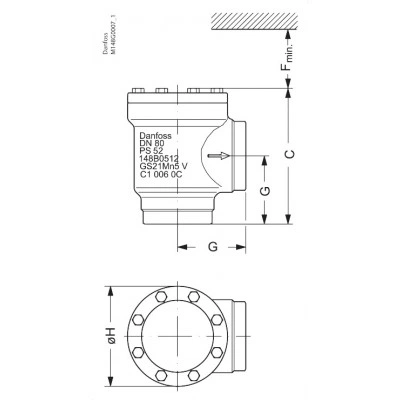

C, мм218,6	Fmin, мм103,4	G, мм90
ΔH, мм129	ИсполнениеУгловой	Максимальное рабочее давление (PN), бар изб.52
Масса не более, кг8,7	Номинальный диаметр DN, мм80	Пропускная способность Kvs, м³/ч103

Все характеристики

Описание DANFOSS (RIDAN) CHV-X 80 D Клапан обратный - 148B5936 (ДАНФОСС)

Исполнение	Угловой
Максимальное рабочее давление (PN), бар изб.	52
Комплектность	В комплект поставки входят:·клапан {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Температура рабочей среды, °С	-60 … +150
Тип присоединения	80 D (3") - под сварку встык, EN 10220
ΔH, мм	129
G, мм	90
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапана CHV-X техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана CHV-X при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Назначение изделия	2.1 НазначениеКлапаны обратные типа CHV-X, {{field:Модификация}} (далее- клапан CHV-X) пропускают рабочую среду в одном направлении и предотвращают её движения в обратном.Клапаны CHV-X удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов
Номинальный диаметр DN, мм	80
Масса не более, кг	8,7
C, мм	218,6
Fmin, мм	103,4
Пропускная способность Kvs, м³/ч	103

Технические характеристики DANFOSS (RIDAN) CHV-X 80 D Клапан обратный - 148B5936 (ДАНФОСС)

Основные характеристики

C, мм	218,6
Fmin, мм	103,4
G, мм	90
ΔH, мм	129
Исполнение	Угловой
Максимальное рабочее давление (PN), бар изб.	52
Масса не более, кг	8,7
Номинальный диаметр DN, мм	80
Пропускная способность Kvs, м³/ч	103
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Температура рабочей среды, °С	-60 … +150
Тип присоединения	80 D (3) - под сварку встык, EN 10220
