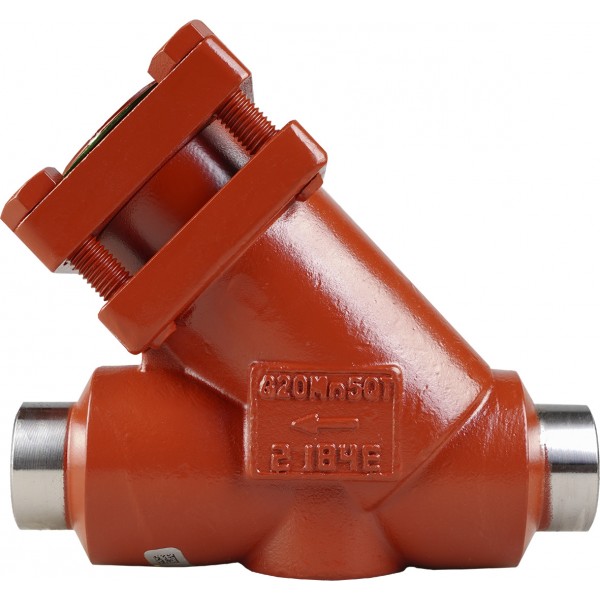

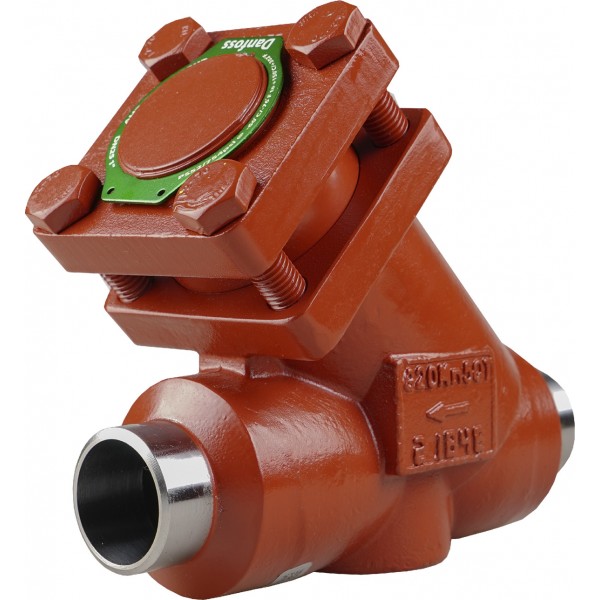

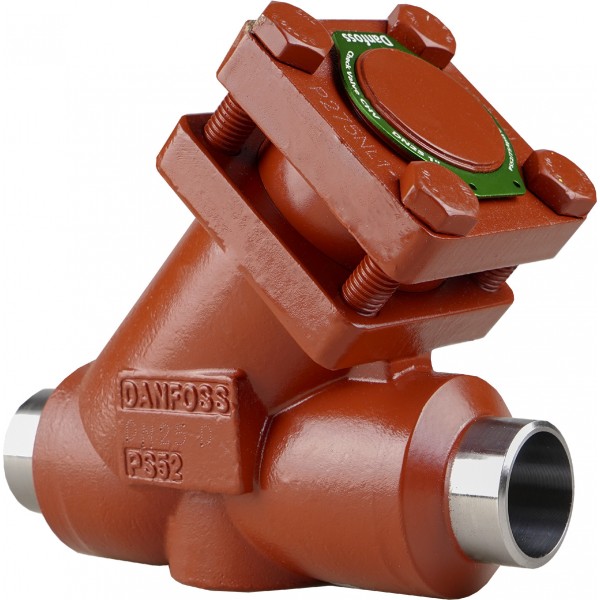

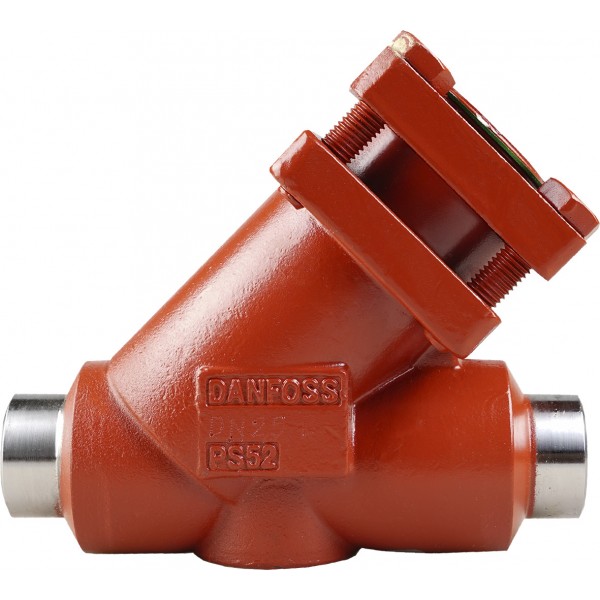

DANFOSS (RIDAN) CHV-X 65 D STR клапан обратный - 148B6593 (ДАНФОСС)

Нет в наличии Артикул: 148B6593

Все товары DANFOSS

34 716 ₽

Характеристики

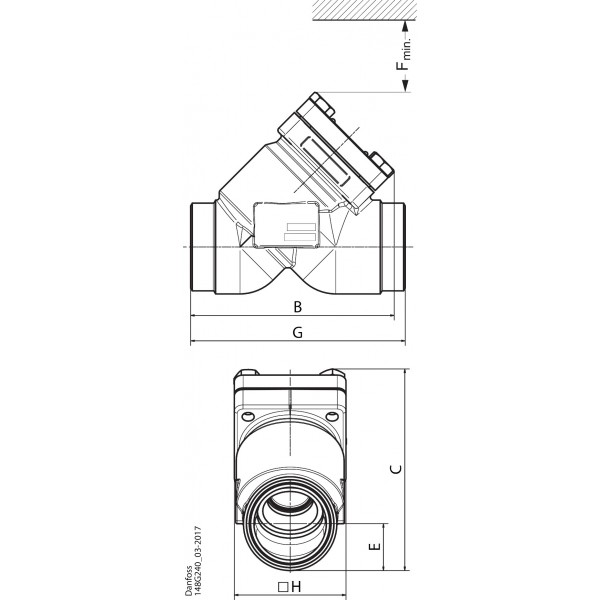

B, мм164	C, мм163	E, мм40
Fmin, мм107	G, мм176	ΔH, мм90
ИсполнениеПрямоточный	Максимальное рабочее давление (PN), бар изб.52	Масса не более, кг4,3

Все характеристики

Описание DANFOSS (RIDAN) CHV-X 65 D STR клапан обратный - 148B6593 (ДАНФОСС)

Максимальное рабочее давление (PN), бар изб.	52
Комплектность	В комплект поставки входят:·клапан {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Температура рабочей среды, °С	-60 … +150
G, мм	176
E, мм	40
ΔH, мм	90
Тип присоединения	65 D (2 1/2") - под сварку встык, EN 10220
Fmin, мм	107
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапана CHV-X техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана CHV-X при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Назначение изделия	2.1 НазначениеКлапаны обратные типа CHV-X, {{field:Модификация}} (далее- клапан CHV-X) пропускают рабочую среду в одном направлении и предотвращают её движения в обратном.Клапаны CHV-X удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов
Исполнение	Прямоточный
Номинальный диаметр DN, мм	65
B, мм	164
C, мм	163
Масса не более, кг	4,3
Пропускная способность Kvs, м³/ч	72

Технические характеристики DANFOSS (RIDAN) CHV-X 65 D STR клапан обратный - 148B6593 (ДАНФОСС)

Основные характеристики

B, мм	164
C, мм	163
E, мм	40
Fmin, мм	107
G, мм	176
ΔH, мм	90
Исполнение	Прямоточный
Максимальное рабочее давление (PN), бар изб.	52
Масса не более, кг	4,3
Номинальный диаметр DN, мм	65
Пропускная способность Kvs, м³/ч	72
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Температура рабочей среды, °С	-60 … +150
Тип присоединения	65 D (2 1/2) - под сварку встык, EN 10220
